UPVC faucetové tvarovky
Popis
Technické parametre
uPVC potrubné armatúry, uPVC tesniace armatúry, uPVC armatúry s kĺbom gumového krúžku, uPVC faucetové armatúry, uPVC faucetové tričko, PVC faucetové tričko, uPVC tesnené tričko, uPVC tee s gumovým krúžkom, uPVC faucet redukujúce tričko, uPVC faucet
uPVC potrubné tvarovky vyrobené z vysoko kvalitného materiálu uPVC sú už dlho považované za jedno z najodolnejších tvaroviek pre tlakové potrubie uPVC, ktoré sa bežne používa pre rôzne tlakové a gravitačné aplikácie vrátane prenosných rozvodov vody, zavlažovacích systémov a kanalizačného priemyslu . Vďaka svojej nízkej hmotnosti, vysokej pevnosti a nízkej reaktivite sa na tento účel obzvlášť dobre hodí.
Potrubné tvarovky SUNPLAST uPVC s gumovým krúžkovým spojom majú špeciálnu konštrukciu a sú spojené s gumovým krúžkom, ktorý je zvyčajne vyrobený z NBR alebo EPDM. Armatúry sú vyrábané v národnej norme GB / T10002.2-2003 a ich výkon môže zodpovedať norme ISO 4422-3: 1996. UPVC gumové tesniace tvarovky sú k dispozícii vo veľkostiach od DN 20 mm do 400 mm pre tlakovú triedu PN10.
Materiál
- PVC-U=nemäkčený polyvinylchlorid
Tesnenia
- EPDM
Výroba
- Vstrekované
Informácie o faucetových tvarovkách z PVC
uPVC faucetové tvarovky T, ako aj uPVC faucetové redukčné tričko alebo uPVC faucetové redukčné tričko, ktoré majú gumený krúžok umiestnený v dvoch alebo troch koncoch zvona, sa používajú na rozdelenie uPVC rúrky na dva vývody v pravom uhle ku koncu pôvodnej potrubie alebo pridať do zásuvky uPVC potrubie. uPVC rovnaké T-kus s gumovým krúžkovým spojom znamená, že priemer odbočky tohto T-kusu je rovnaký s priemerom hlavného potrubia tohto T-kusu, čo znamená, že tri konce T-kusu majú rovnaké priemery, zatiaľ čo uPVC redukcia T-kusu s gumovým krúžkom má menší vývod odbočky ako dva hlavné priemer potrubia.
Ďalšie stručné podrobnosti:
Výrobok | uPVC faucetové tričko, PVC faucetové tričko, uPVC tesnené tričko, uPVC tee s gumovým krúžkom, uPVC faucetové redukčné tričko, uPVC faucetové redukčné tričko |
Špecifikácia | DN63 ~ DN355 mm |
Hodnoty tlaku | PN10 |
Materiál | Nemäkčený polyvinylchlorid |
Výrobný proces | Vstrekované |
Farba | Šedá, modrá, biela alebo podľa požiadaviek zákazníka. |
Výrobný štandard | GB / T10002.2-2003, ISO 4422-3: 1996, ISO 1542-3: 2009, DIN 8062 |
Špecifikácia výrobku
Faucetové tvarovky T-kusu SUNPLAST uPVC je možné dodať v priemere od 63 mm do 355 mm s normálnym tlakom PN10 barov:

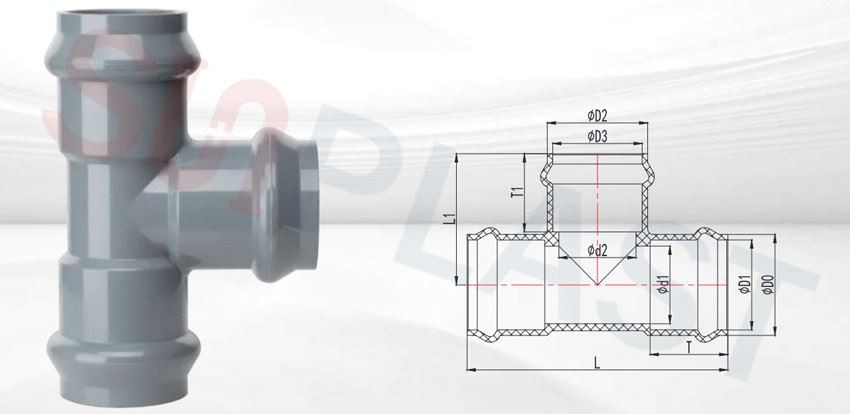

uPVC faucetové tvarovky Tee (tri konce faucetu)
Veľkosť De | Rozmery | |||||||||
D0 | D1 | D2 | D3 | d1 | d2 | T1 | T | L1 | L | |
63 | 74.50 | 65.30 | 74.50 | 65.30 | 62.00 | 62.00 | 76.00 | 76.00 | 110.00 | 220.00 |
75 | 88.50 | 77.50 | 88.50 | 77.50 | 73.50 | 73.50 | 84.50 | 84.50 | 125.00 | 255.00 |
90 | 105.50 | 92.50 | 105.50 | 92.50 | 88.50 | 88.50 | 95.00 | 95.00 | 142.50 | 285.00 |
110 | 125.70 | 111.50 | 125.70 | 111.50 | 108.00 | 108.00 | 122.00 | 122.00 | 202.50 | 404.00 |
160 | 181.50 | 162.30 | 181.50 | 162.30 | 158.00 | 158.00 | 141.00 | 141.00 | 236.50 | 470.00 |
200 | 225.00 | 202.50 | 225.00 | 202.50 | 197.00 | 197.00 | 152.00 | 152.00 | 270.00 | 555.00 |
225 | 251.50 | 227.50 | 251.50 | 227.50 | 221.00 | 221.00 | 139.00 | 139.00 | 288.00 | 592.00 |
250 | 276.50 | 252.30 | 276.50 | 252.30 | 247.00 | 247.00 | 152.00 | 152.00 | 312.00 | 640.00 |
315 | 347.80 | 318.30 | 347.80 | 318.30 | 312.00 | 312.00 | 198.00 | 198.00 | 393.00 | 786.00 |
355 | 389.00 | 318.30 | 389.00 | 318.30 | 326.00 | 326.00 | 198.00 | 198.00 | 410.00 | 820.00 |
75*63 | 88.50 | 77.50 | 74.50 | 65.30 | 73.50 | 62.00 | 76.00 | 84.50 | 115.00 | 243.00 |
90*63 | 105.50 | 92.50 | 74.50 | 65.30 | 88.50 | 62.00 | 76.00 | 95.00 | 121.40 | 262.20 |
90*75 | 105.50 | 92.50 | 88.50 | 77.50 | 88.50 | 73.50 | 84.50 | 95.00 | 132.90 | 272.20 |
110*63 | 125.70 | 111.50 | 74.50 | 65.30 | 108.00 | 62.00 | 76.00 | 122.00 | 150.00 | 405.00 |
110*75 | 125.70 | 111.50 | 88.50 | 77.50 | 108.00 | 73.50 | 84.50 | 122.00 | 159.50 | 405.00 |
110*90 | 125.70 | 111.50 | 105.50 | 92.50 | 108.00 | 88.50 | 95.00 | 122.00 | 170.00 | 405.00 |
160*63 | 181.50 | 162.30 | 74.50 | 65.30 | 158.00 | 62.00 | 76.00 | 141.00 | 175.00 | 446.00 |
160*75 | 181.50 | 162.30 | 88.50 | 77.50 | 158.00 | 73.50 | 84.50 | 141.00 | 185.00 | 446.00 |
160*90 | 181.50 | 162.30 | 105.50 | 92.50 | 158.00 | 88.50 | 95.00 | 141.00 | 195.00 | 446.00 |
160*110 | 181.50 | 162.30 | 125.70 | 111.50 | 158.00 | 108.00 | 122.00 | 141.00 | 220.00 | 446.00 |
200*63 | 225.00 | 202.50 | 74.50 | 65.30 | 197.00 | 62.00 | 76.00 | 152.00 | 195.00 | 490.00 |
200*75 | 225.00 | 202.50 | 88.50 | 77.50 | 197.00 | 73.50 | 84.50 | 152.00 | 205.00 | 490.00 |
200*90 | 225.00 | 202.50 | 105.50 | 92.50 | 197.00 | 88.50 | 95.00 | 152.00 | 215.00 | 490.00 |
200*110 | 225.00 | 202.50 | 125.70 | 111.50 | 197.00 | 108.00 | 122.00 | 152.00 | 240.00 | 490.00 |
200*160 | 225.00 | 202.50 | 182.00 | 162.30 | 197.00 | 158.00 | 141.00 | 152.00 | 250.00 | 500.00 |
225*110 | 251.50 | 227.50 | 125.70 | 111.50 | 221.00 | 108.00 | 122.00 | 139.00 | 263.00 | 466.00 |
225*160 | 251.50 | 227.50 | 182.00 | 162.30 | 221.00 | 158.00 | 141.00 | 139.00 | 290.00 | 504.00 |
250*110 | 276.50 | 252.30 | 125.70 | 111.50 | 247.00 | 108.00 | 122.00 | 152.00 | 275.00 | 500.00 |
250*160 | 276.50 | 252.30 | 182.00 | 162.30 | 247.00 | 158.00 | 141.00 | 152.00 | 302.00 | 638.00 |
250*200 | 276.50 | 252.30 | 225.00 | 202.50 | 247.00 | 197.00 | 152.00 | 152.00 | 310.00 | 578.00 |
250*225 | 276.50 | 252.30 | 251.50 | 227.50 | 226.00 | 216.00 | 150.00 | 152.00 | 315.00 | 626.00 |
315*110 | 347.80 | 318.30 | 125.70 | 111.50 | 312.00 | 108.00 | 122.00 | 198.00 | 317.00 | 592.00 |
315*160 | 347.80 | 318.30 | 182.00 | 162.30 | 312.00 | 158.00 | 141.00 | 198.00 | 336.50 | 626.00 |
315*200 | 347.80 | 318.30 | 225.00 | 202.50 | 312.00 | 197.00 | 152.00 | 198.00 | 347.00 | 660.00 |
315*225 | 347.80 | 318.30 | 251.50 | 227.50 | 312.00 | 221.00 | 139.00 | 198.00 | 340.00 | 735.00 |
315*250 | 347.80 | 318.30 | 276.50 | 252.30 | 312.00 | 247.00 | 152.00 | 198.00 | 347.00 | 735.00 |
355*110 | 389.00 | 318.30 | 125.70 | 111.50 | 326.00 | 108.00 | 122.00 | 198.00 | 322.50 | 635.00 |
355*160 | 389.00 | 318.30 | 182.00 | 162.30 | 326.00 | 158.00 | 141.00 | 198.00 | 347.50 | 635.00 |
355*200 | 389.00 | 318.30 | 225.00 | 202.50 | 326.00 | 197.00 | 152.00 | 198.00 | 360.00 | 730.00 |
355*225 | 389.00 | 318.30 | 251.50 | 227.50 | 326.00 | 221.00 | 139.00 | 198.00 | 354.00 | 730.00 |
355*250 | 389.00 | 318.30 | 276.50 | 252.30 | 326.00 | 247.00 | 152.00 | 198.00 | 369.00 | 730.00 |
355*315 | 389.00 | 318.30 | 347.80 | 318.30 | 326.00 | 312.00 | 198.00 | 198.00 | 418.00 | 820.00 |
(Poznámka: technické údaje slúžia iba ako referencia. Niektoré údaje sa môžu meniť. Ak potrebujete presné údaje, kontaktujte nás priamo.)
-------------------------------------------------------------------------------------------------------
uPVC faucetové tvarovky T (dva konce faucetu, jeden koniec hrdla)
Veľkosť De | Rozmery | ||||||||||
D0 | D1 | D2 | D3 | D4 | d1 | d2 | T1 | T | L1 | L | |
110 | 125.70 | 111.50 | 125.70 | 111.50 | 110.20 | 108.00 | 108.00 | 122.00 | 122.00 | 202.50 | 405.00 |
160 | 181.50 | 162.30 | 181.50 | 162.30 | 160.30 | 158.00 | 158.00 | 141.00 | 141.00 | 236.50 | 485.00 |
200 | 225.00 | 202.50 | 225.00 | 202.50 | 202.20 | 197.00 | 197.00 | 152.00 | 152.00 | 270.00 | 555.00 |
225 | 251.50 | 227.50 | 251.50 | 227.50 | 225.30 | 221.00 | 221.00 | 139.00 | 139.00 | 288.00 | 595.0 |
(Poznámka: technické údaje slúžia iba ako referencia. Niektoré údaje sa môžu meniť. Ak potrebujete presné údaje, kontaktujte nás priamo.)
Inštaláciapostup preUPVC potrubné tvarovky s gumovým krúžkovým spojom
uPVC gumové krúžkové tesnenie poskytuje rýchle& ľahký spôsob inštalácie pre pripojenie potrubia uPVC. Kvôli ľahkej inštalácii si ich osvojilo viac& viac zákazníkov.
Pred pripojením musí inštalatér skontrolovať, či má koniec hrdla, ak je rezaný v poli, skosenie približne 12 ° až 15 °. Toto je nevyhnutné pre inštaláciu.
